Vezel Cleaver Kit

1. Gebruik een platte - messchroevendraaier om de schroef los te maken die het mes bevestigt.

2. Draai het mes naar het volgende nieuwe snijoppervlak.

Gebruik een wattenstaafje om de zijkant van het mes te drukken of duw de punt eruit om het gemakkelijk te maken om het mes te roteren.

Kennisgeving:

(1) Roteer het mes niet rechtstreeks met uw handen bij het wijzigen van de mespositie (roterend mes).

(2) Gebruik geen metalen gereedschap (pincet) om het mes te draaien.

(3) Als metalen gereedschappen worden gebruikt, wordt het mes beschadigd.

3. Draai de fixeerschroef van de mes vast.

OPMERKING: Draai de bevestigingsschroeven niet vast met overmatige kracht, omdat dit ervoor kan zorgen dat de schroeven breken.

4. Probeer de optische vezel 1 of 2 keer te snijden en controleer het scherm van de fusiesplicer om te bevestigen of de optische vezel wordt gesneden of gebroken.

noedel. Als het eindvlak van de vezelsnijden niet goed is, pas dan de hoogte van het mes aan.

1. Maak eerst de 2 fixeerschroeven los.

2. Maak de schroef los die de hoogte van het mes vaststelt.

3. Plaats de mechanische potloodkabel of houten dunne staaf plat op de glasvezelklem en draai de meshoogte -aanpassingsschroef terwijl u de messchuif heen en weer beweegt. De hoogte wanneer het hoogste punt van de mesmond in exact contact is met de potloodkabel of houten dunne staaf wordt gebruikt als referentiepunt (0UM).

Belangrijkste punten:

Om de hoogte van het mes te vergroten, draai je de aanpassingsschroef met de klok mee.

Om de meshoogte te verlagen, draai je de aanpassingsschroef tegen de klok in. (Gebruik een wattenstaafje om het mes naar beneden te drukken terwijl je de meshoogte -aanpassingsschroef draait.)

Gebruik bij het verlagen van de meshoogte een wattenstaafje om op het mes te drukken terwijl u de hoge - snelheidsaanpassingsschroef tegen de klok in draait.

4. Draai de meshoogte-aanpassingsschroef 4-6 stappen met de klok mee vanuit het referentiepunt.

Opmerking: pas de meshoogte niet te hoog aan. Anders wordt het kussenblok beschadigd en wordt het vezelgedeelte beschadigd.

5. Draai de fixeerschroef van de meshoogte vast. (geschikte kracht)

6. Draai de bevestigingsschroef van de gereedschapshouder vast. (geschikte kracht)

Fc - 6S High - Precisie Fiber Cleaver is een hulpmiddel dat geschikt is voor precisie-snijden van optische vezels met één kern. Deze Cleaver is geschikt voor zowel 250 μm gecoate optische vezels als 900 μm gecoate optische vezels. Snijden vereist geen speciale vaardigheden.

Vraag: Waarom moet de vezelcoating worden uitgekleed bij het snijden van de vezel met een vezelhelder kit?

De coatinglaag van de optische vezel is voornamelijk om de vezelkern te beschermen, en het afpellen van de coatinglaag voordat de vezelhouwsnijder wordt gebruikt, is het vergemakkelijken van de latere optische vezelsplitsing.

Vezel Cleaver -gebruiksstappen:

1. Gebruik eerst strippende tang om de buitenste bedekking van de optische vezel te verwijderen;

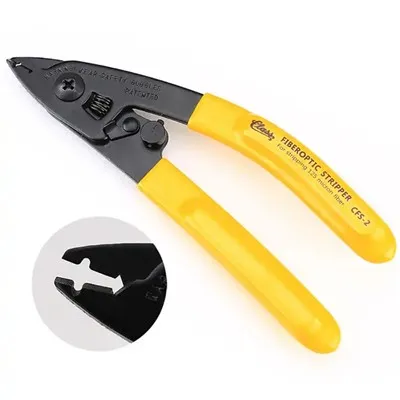

2. Gebruik vervolgens Miller -tang om de coatinglaag op de vezelkern af te pellen;

3. Plaats de gestripte optische vezel in het overeenkomstige armatuur van de vezelhaakhaak;

4. Druk op de klem en metalen mesbedekking op de vezelmes om de vezel te repareren;

5. Duw de schuifregelaar op het snijmes om de vezelkern te snijden.

Vraag: Waarom snijdt glasvezel snijmessneden ongelijk?

1. Het mes is te hoog: de oplossing is om de hoogte aan te passen en te verlagen.

2. De bovenste en onderste drukkussentjes komen niet overeen: de oplossing is om de drukkussen te vervangen, de positie van de bovenste drukplaat en de hoogte van de magneet aan te passen.

3. De schuifregelaar zwaait of is niet niveau: de oplossing is om deze aan te passen of te vervangen.

4. De meshouder staat niet loodrecht op het meslichaam: de oplossing is om de "meshouder" van de meshouder schoon te maken en vast te zetten en vast te maken.

5. Het rubber van de hamer is gehard of heeft vreemde materie: de oplossing is om het schoon te maken of te vervangen.

6. Blade veroudering: de maatregel is om het snij -uiteinde van het mes te vervangen of het mes te vervangen.

Vraag: Waarom snijdt de vezelclees altijd slecht?

Er zijn vier redenen waarom het optische vezelsnijmes blijft snijden:

1. De meshoogte is laag;

2. Het mes is saai;

3. Er is een opening in de pakking en kan de optische vezel niet vasthouden;

4. De hamer is niet sterk genoeg.

Er zijn redenen voor de grote hoek:

1. De hoogte van het mes is te hoog;

2. Het mes is bot;

3. De geleidrail is bevooroordeeld;

4. De grote as is los.

Als het allemaal wordt veroorzaakt door de hoogte van het mes, pas dan de hoogte direct aan. Als er een opening in de pakking is, hangt dit af van het model van het snijmes. De as is los of de geleidrail moet worden gerepareerd. Het wordt aanbevolen om een ​​beter snijmes te gebruiken, dat stabieler, duurzamer en gemakkelijker te onderhouden is.
